IAN P.B.D (Plastic Board Drain)

드레인보드

IAN 드레인보드

연약지반을 개량하는 연직배수(Vertical Drain)공법이며, 점토나 실트(silt) 및 이탄(peat)와 같이 압축성이 크고 투수성이 나쁜 지반에 인공적으로 P.B.D(Plastic Board Drain) 배수층을 형성하여 단기간에 재하로 인한 압밀 침하를 발생시켜 지반을 안정화 시키는 효율적이며 경제적인 공법입니다.

IAN P.B.D
(Plastic Board Drain)
공법의 특징

  • 연약지반 개량을 위한 연직배수(Vertical Drain)공법 중에 동일한 효과를 얻을 수 있는 타 공법보다 경제성, 시공성, 품질관리 측면에서 유리합니다.

  • 초연약지반 시공 시 경량의 시공장비(접지압 4.5TON/㎡)를 사용하여 통행성(Trafficability) 확보가 용이하고, 타입 시 지반교란(Smear Zone)이 작으며 작업효율이 높습니다.

  • 연약지반 시공을 전문적으로 하는 시공업체에서 꾸준히 개발되고 있는 최신 P.B.D 시공 장비는 최첨단 장비들을 탑재하여 시공하므로 보다 효율적이고 정확한 시공을 할 수 있습니다.
IAN DRAIN BOARD의 구성요소
01

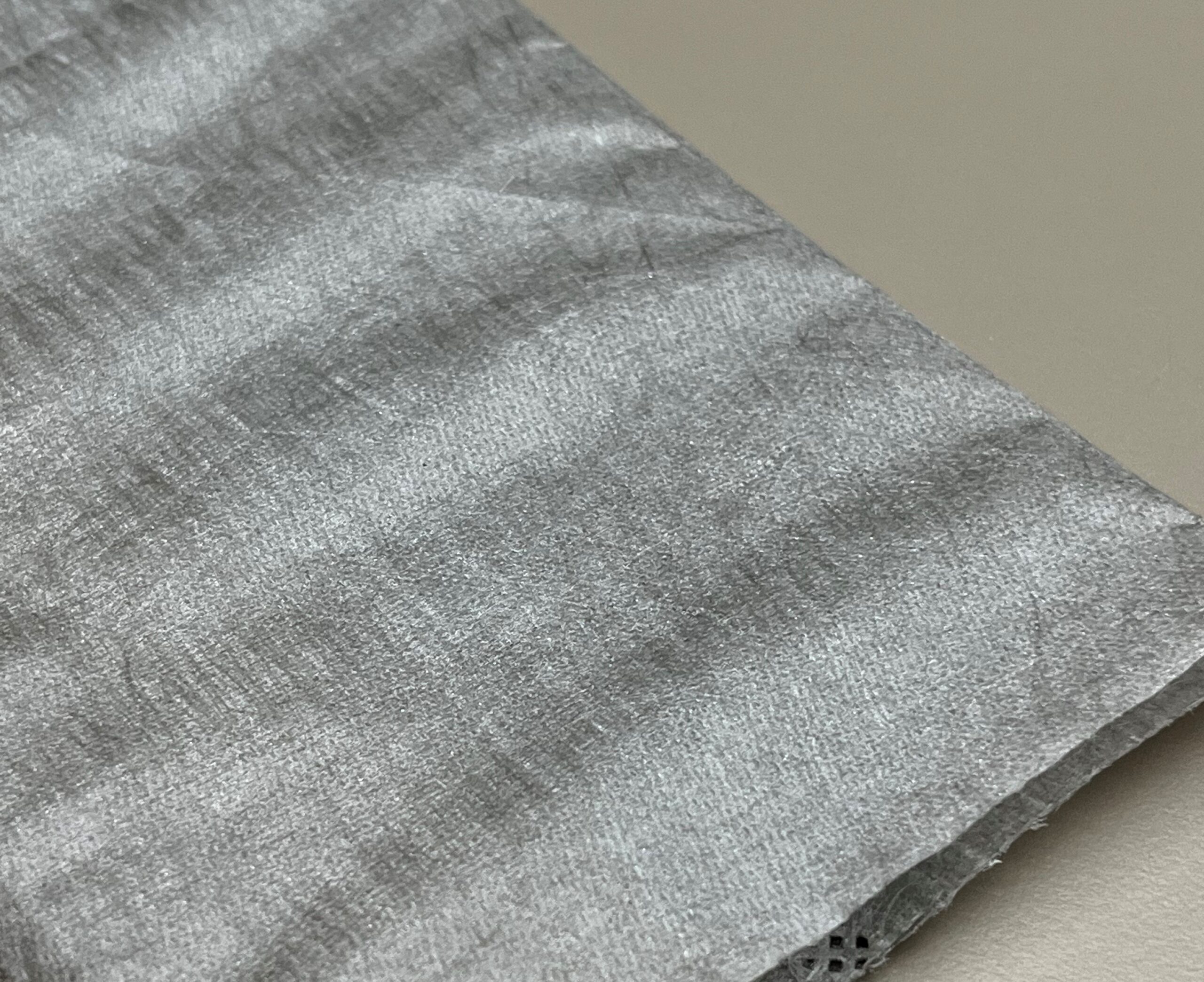

FILTER재
  • 연직배수(Vertical Drain)전용 Filter재로서 재질은 Polypropylene 또는 Polyester입니다.
  • Drain재 내부로 토립자의 혼입으로 인한 막힘(Clogging)현상이 없도록 적정한 유효구멍크기(AOS) 80㎛이하를 가지며, 최소 500N에서 700N(시험방법 KS K 0743기준) 이상의 충분한 인장강도를 가진 제품입니다.
  • 산, 알칼리, 박테리아 등에 대한 저항성이 큰 제품입니다.
02

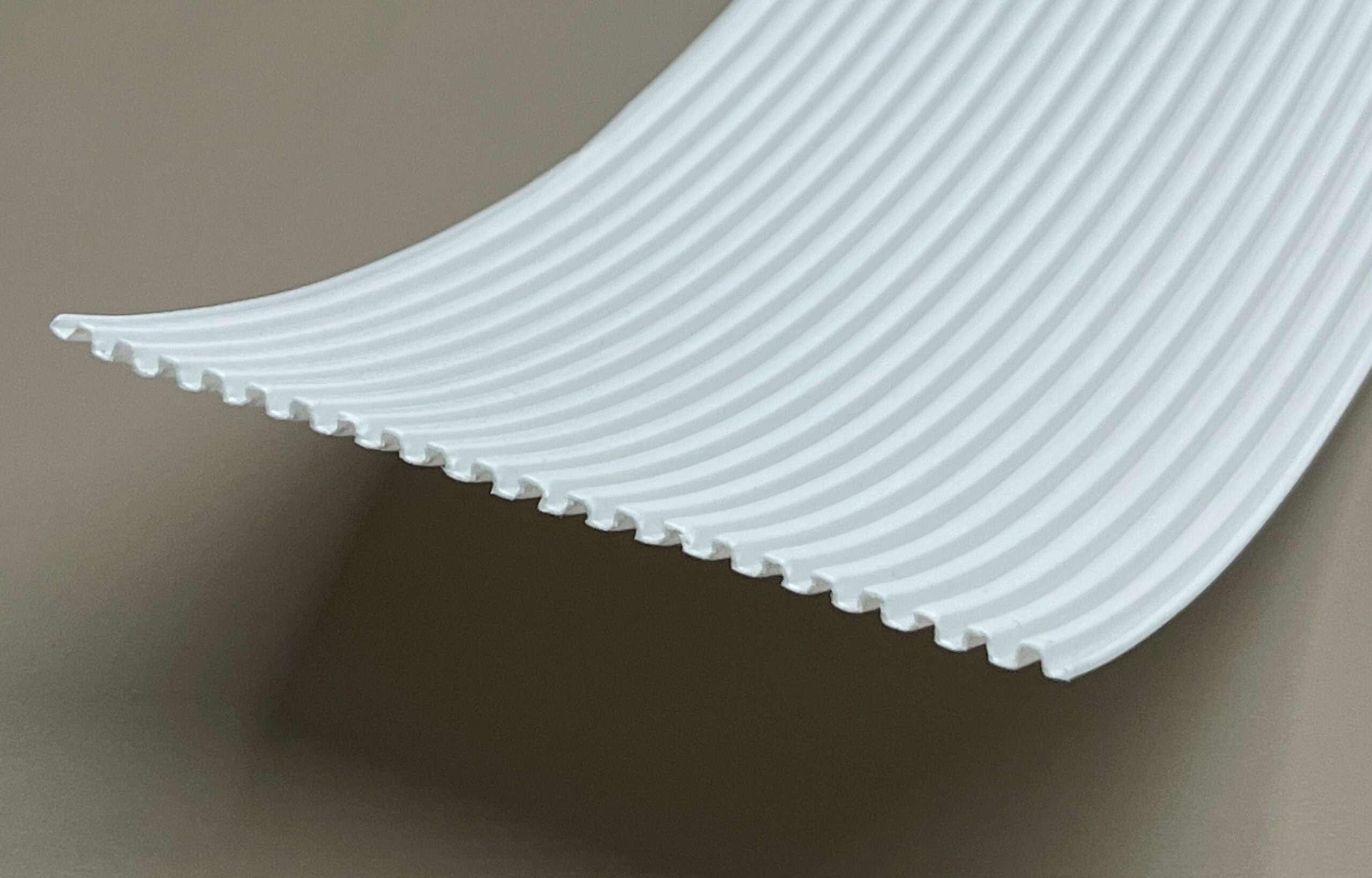

CORE재
  • 재질은 Polypropylene 또는 Polyethlene입니다.
  • 강한 토압에 의한 손상이 없도록 최고의 원료만 엄선하여 만들기 때문에 강한 인장강도를 가지고 있습니다.
  • Filter재와 조합하여 전체안장강도를 증진시키며, 골 형태로 이루어져 단면은 폭, 깊이, 공수로 이루어져 지중에서 배수를 위한 유로 역할을 합니다.
03

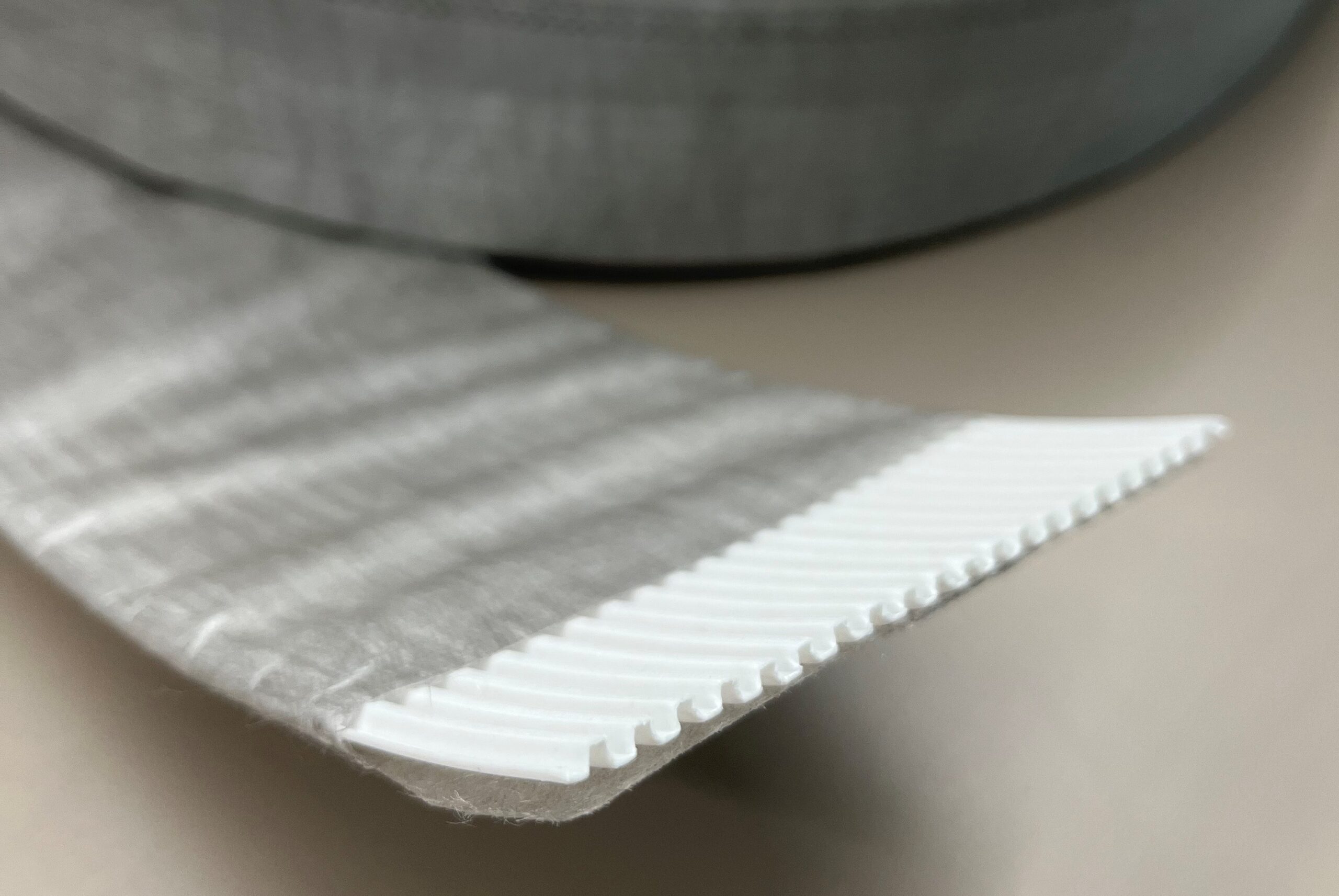

DRAING재( FILTER+CORE)
  • 여과접촉 면적이 크고 배수성이 탁월할 수 있도록 하기 위해 Filter와 Core가 분리된 Jacket Type입니다.
  • Filter와 Core가 조합되어 인장강도 3500N/전폭 (시험방법 KS K ISO 10319) 이상을 가지고 있으며 강한 측압에서도 충분한 배수성능을 유지하기 위하여 Drain재 내부의 유로단면적 감소가 덜합니다.

IAN DRAIN BOARD의 특성

01

연직배수(Vertical Drain)공법에 의한 연약지반 개량에 있어서 타 공법의 재료보다 경제성, 시공성, 품질관리 측면에서 유리합니다.

02

제품 타입 시 타입심도에 상응한 측압과 압밀 진행에 따른 꺾임 및 굴곡이 발생하여도 Drain재 자체의 배수성능(Discharge Capacity)이 저하되지 않도록 만들어진 제품입니다.

03

세립토 등의 이동 특성에 의한 악영향인 구멍막힘(Clogging)현상이 발생되지 않는 적합한 유효 구멍 크기(50~80㎛)를 가진 Filter재를 사용하였습니다.

04

Filter재의 강도 및 감성(Stiffness)이 우수하여, 강한 측압에서도 Core의 골 깊이로 Filter재가 밀려들어가지 않아 Drain재 내부의 유로 단면적 감소가 거의 없습니다. 따라서 간극수의 흐름 저항(Well Resistance)을 증가시키지 않아 배수성능 (Discharge Capacity)의 저하가 발생되지 않는 제품입니다.

05

연약지반의 타입심도 30M이상의 대심도 구간 적용 시에는 상대적으로 300kpa~500kpa 이상의 측압과 동수구배, Drain재의 굴곡에 의한 변형(30%) 등에 의해 통수 능력에 대한 기능저하가 우려되지만, 저희 IAN DRAIN BOARD는 우수한 배수성능(Discharge Capacity)을 유지할 수 있습니다.
